S3 Třístranný sklápěč
S3

Třístranný sklápěč

Sklápění na všechny tři strany — pravá, levá i zadní. Univerzální model pro stavebnictví, zemědělství a komunální použití. Varianty 2N, 3N, 4N.

Varianta

Vyberte počet náprav podvozku

Stránka se přizpůsobí — zobrazíme specifikace, fotografie a technické listy pro vybranou variantu.

S3

Třístranný sklápěč

Sklápěcí nástavba pro stavebnictví, komunální práce a přepravu sypkých materiálů. Vykládání na pravou, levou i zadní stranu umožňuje přizpůsobit práci prostoru na místě vykládky.

3-stranné sklápění
HB450 / HB500 / Strenx
Na míru

Popis produktu

S3 je třístranný sklápěč pro každodenní přepravu a vykládku nákladu. Pomocný rám se navrhuje individuálně podle konkrétního podvozku. Způsob otevírání bočnic a zadního čela se volí podle provozních požadavků.

Vhodný pro stavebnictví, komunální použití a přepravu sypkých materiálů, dřeva či zemědělských produktů. Objem, provedení korby a příslušenství přizpůsobíme přepravovanému materiálu.

Technické parametry

Rozměry

Objem korby6 - 22 m³
Vnitřní délka3 500 - 6 000 mm
Vnitřní šířka2 370 – 2 420 mm
Výška bočnic500 - 1 200 mm

Konstrukce

Materiál podlahy HB450, Strenx S700 MC HB450, HB500 TÜF, Strenx S700 MC
Tloušťka podlahy 4 - 6 mm 4 - 6 mm 5 - 8 mm
Materiál bočnicOCEL ST 52.3, HB450, HB500 TÜF, Strenx S700 MC
Typ sklápěníTřístranné (pravá / levá / zadní)

Hydraulika

Typ válceHYVA — kompletní hydraulika s ovládáním v kabině
Pomocný rámKonstruovaný individuálně podle pokynů výrobce podvozku
Úhel sklápění45° - 50°

Bočnice + zadní čelo

Pravá bočnicePENDEL/PALETA · PENDEL · hydraulická · pevná
Levá bočnicePENDEL/PALETA · PENDEL · hydraulická
Zadní čelo PENDEL · PENDEL/PALETA (zámky H11) PENDEL · PENDEL/PALETA · hydraulické dvojčinné
Zaplachtování Bez · na stranu klikou · k přednímu čelu Bez · na stranu klikou · k přednímu čelu · CRAMARO GALOPINO elektrické

Standardní výbava

Rezerva na předním čele (mechanická/výsuvná)
Plastová skříňka na nářadí
Zadní blatníky plastové celéhliníkové s montáží na pomocný rám + zástěrky
Boční hliníkové ochranné zábrany proti podjetí
Zapojení pozičního osvětlení
Držáky klínů + držák lopaty
Koncový vypínač sklápění + pojistné lano
Gumové dorazy — vyměnitelné + ochrana zadních světel
Dvouokruhový vývod pro přívěs
Reflexní označení nástavby podle EHK č.104
Podpěra nástavby + signalizace sklápění
Zadní výsypná lišta — pevné provedení v rovině s podlahou (pro finišer)
Montáž nástavby v závodě VS-MONT + podklady pro zápis do TP

Výhody modelu S3

Třístranné sklápění

Vykládání na pravou, levou i zadní stranu — flexibilita při různých pracovních podmínkách a podpora různých typů vykládání.

Vysokopevnostní materiály

Korba z HB450, HB500 TÜF a Strenx S700 MC zajišťuje maximální odolnost vůči opotřebení a dlouhou životnost.

Konfigurace na míru

Možnost PENDEL/PALETA otevírání, hydraulické bočnice, hydraulické zadní čelo dvojčinné a další varianty dle potřeby.

Univerzální použití

Stavebnictví, zemědělství (S3 Agro varianta), komunální práce, přeprava sypkých materiálů, štěrku, dřeva, biomasy.

Bohatá volitelná výbava

Hydraulický otočný nárazník, provedení pro finišer, dvouokruhový vývod pro přívěs, aretace řetízkem, kotevní oka a další.

Servis a podpora

Kompletní pozáruční servis, dostupnost originálních náhradních dílů a technické poradenství po celou dobu životnosti.

Kompatibilní podvozky

Nástavbu S3 montujeme na všechny běžné značky nákladních vozidel

Soubory ke stažení

Společné dokumenty pro všechny varianty.

Ukázky provedení

Realizace modelu S3 na různých podvozcích a počtech náprav

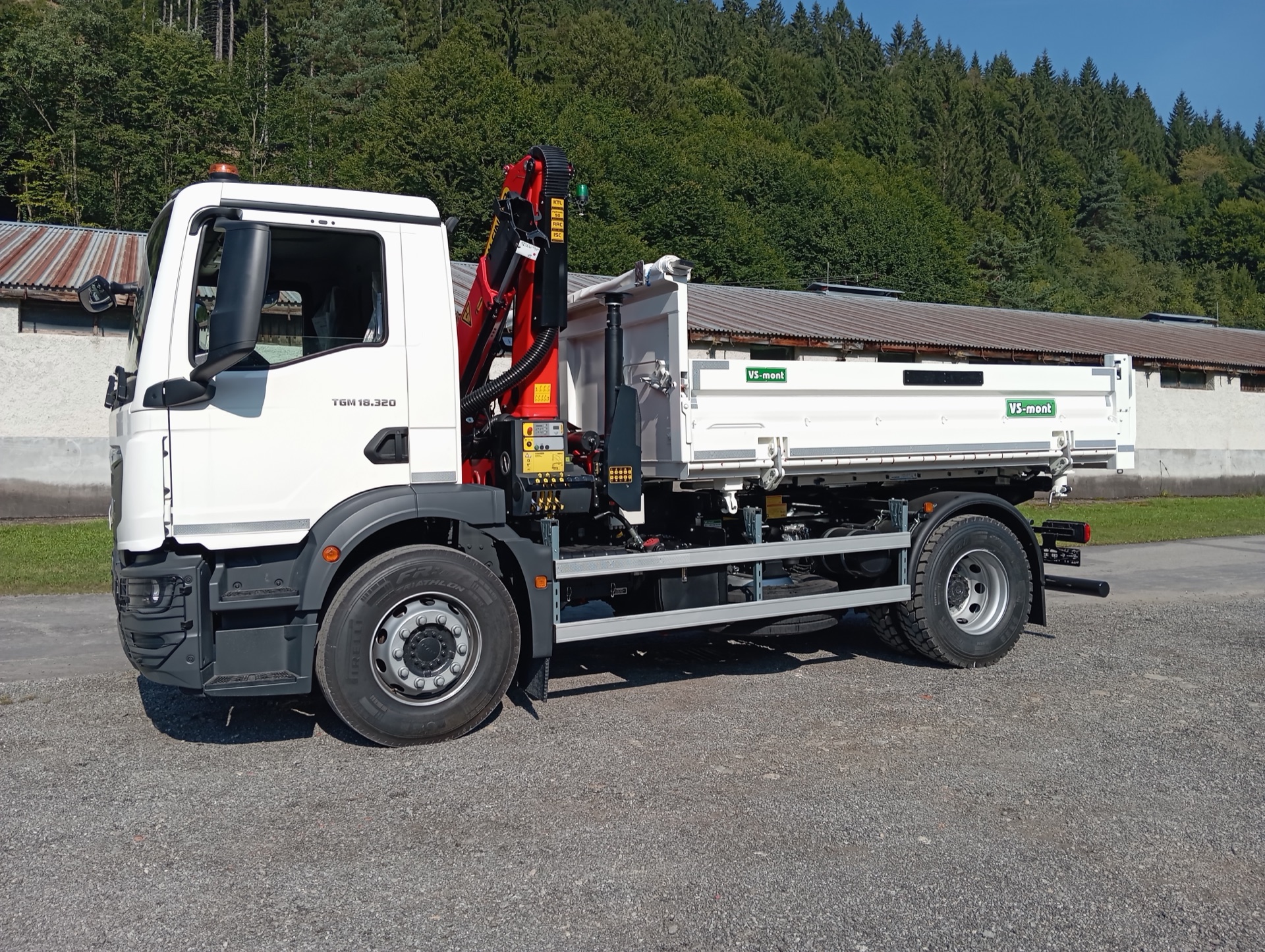

S3 2nápravováS3 · 2 nápravy

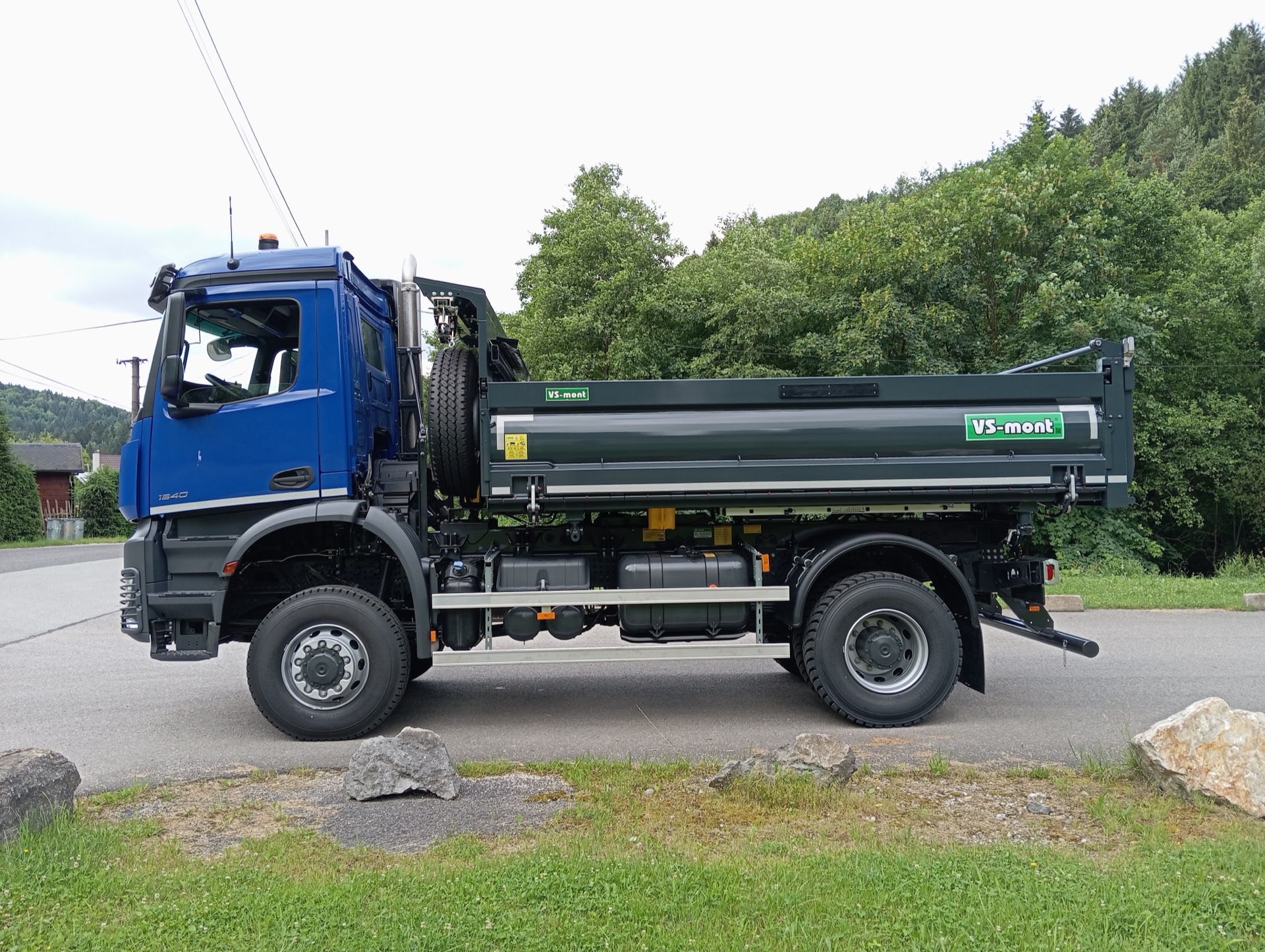

S3 2nápravováS3 · 2 nápravy

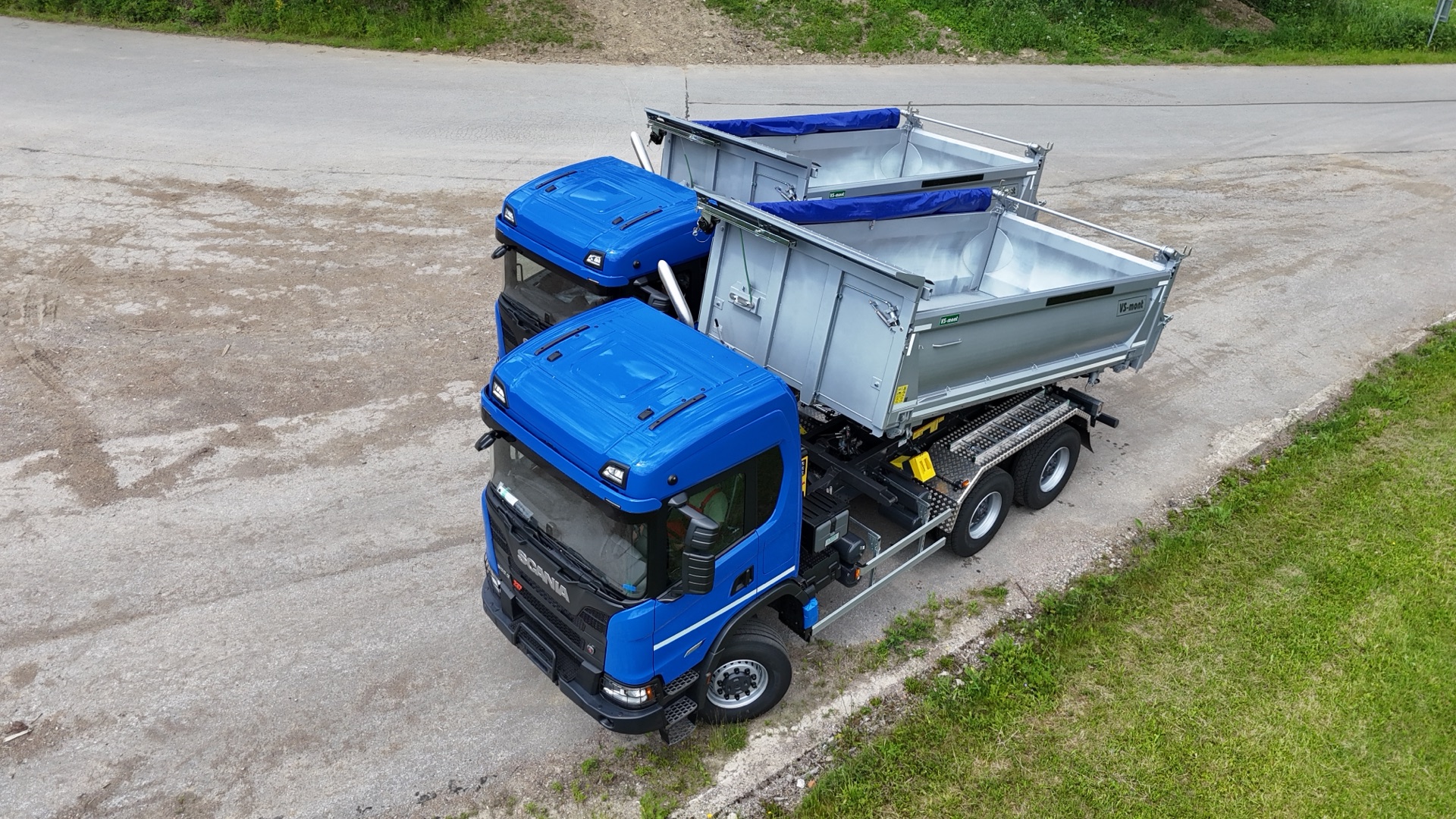

S3 3nápravová — droneS3 · 3 nápravy (drone)

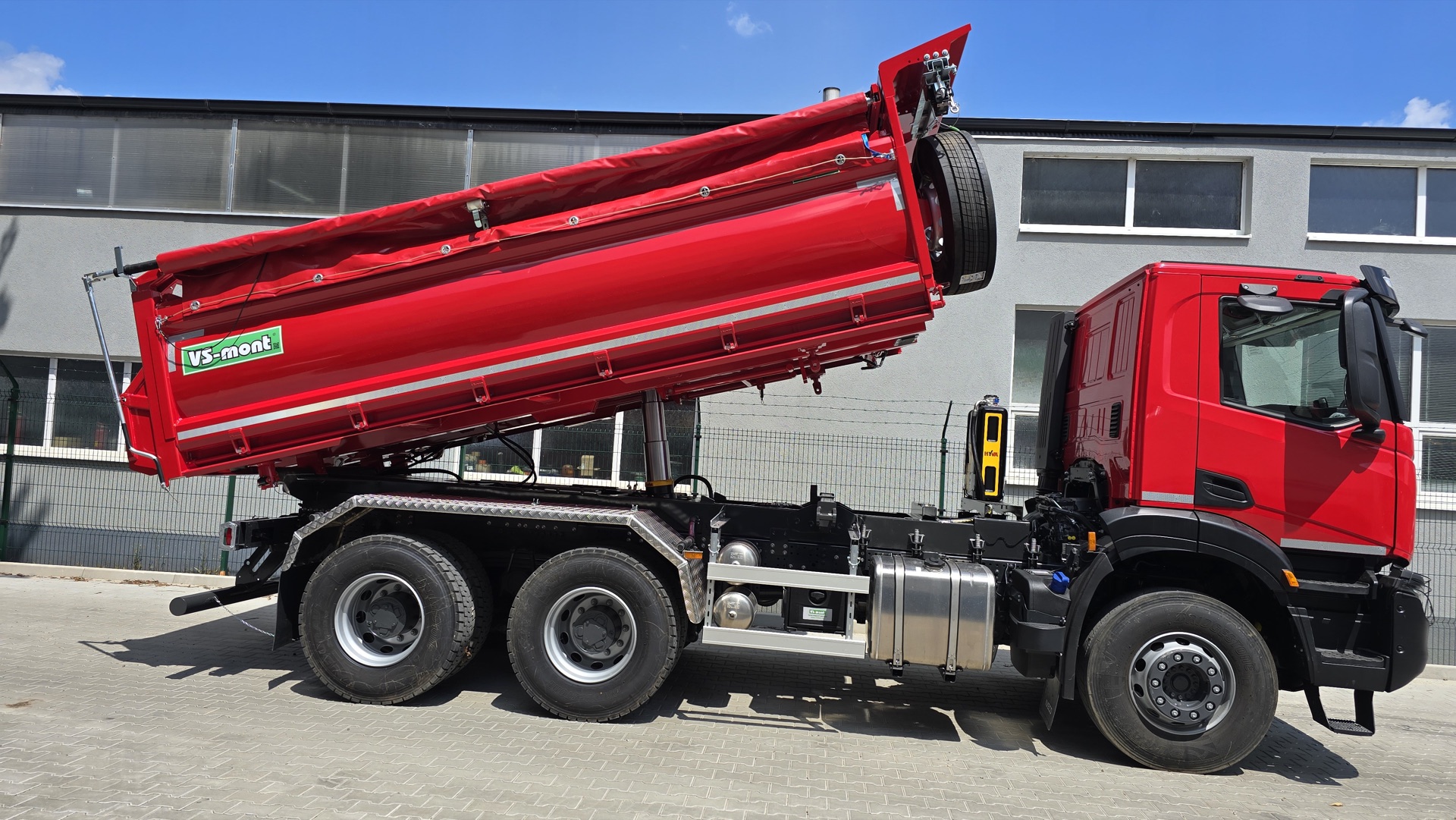

S3 3nápravováS3 · 3 nápravy

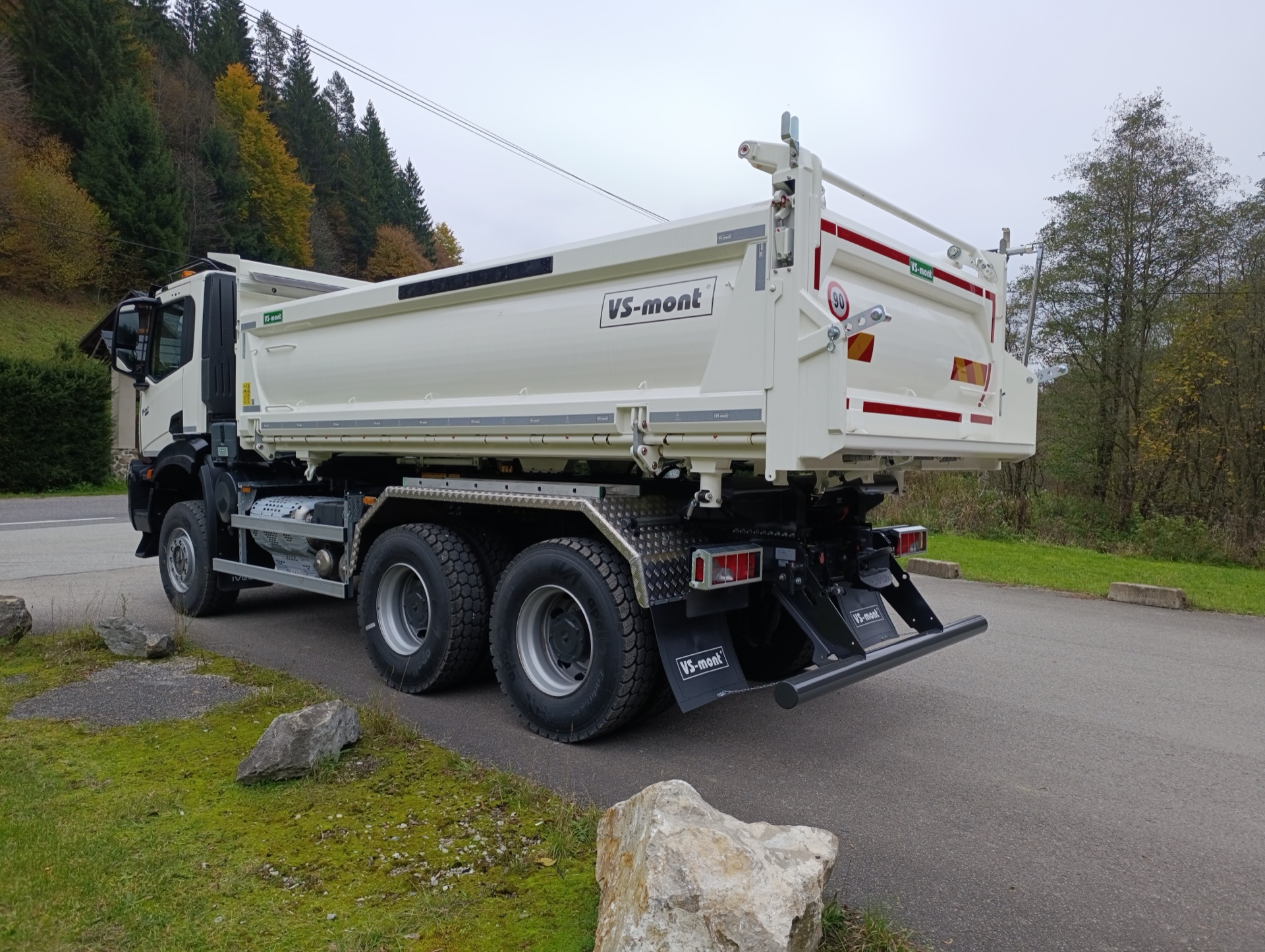

S3 3nápravováS3 · 3 nápravy

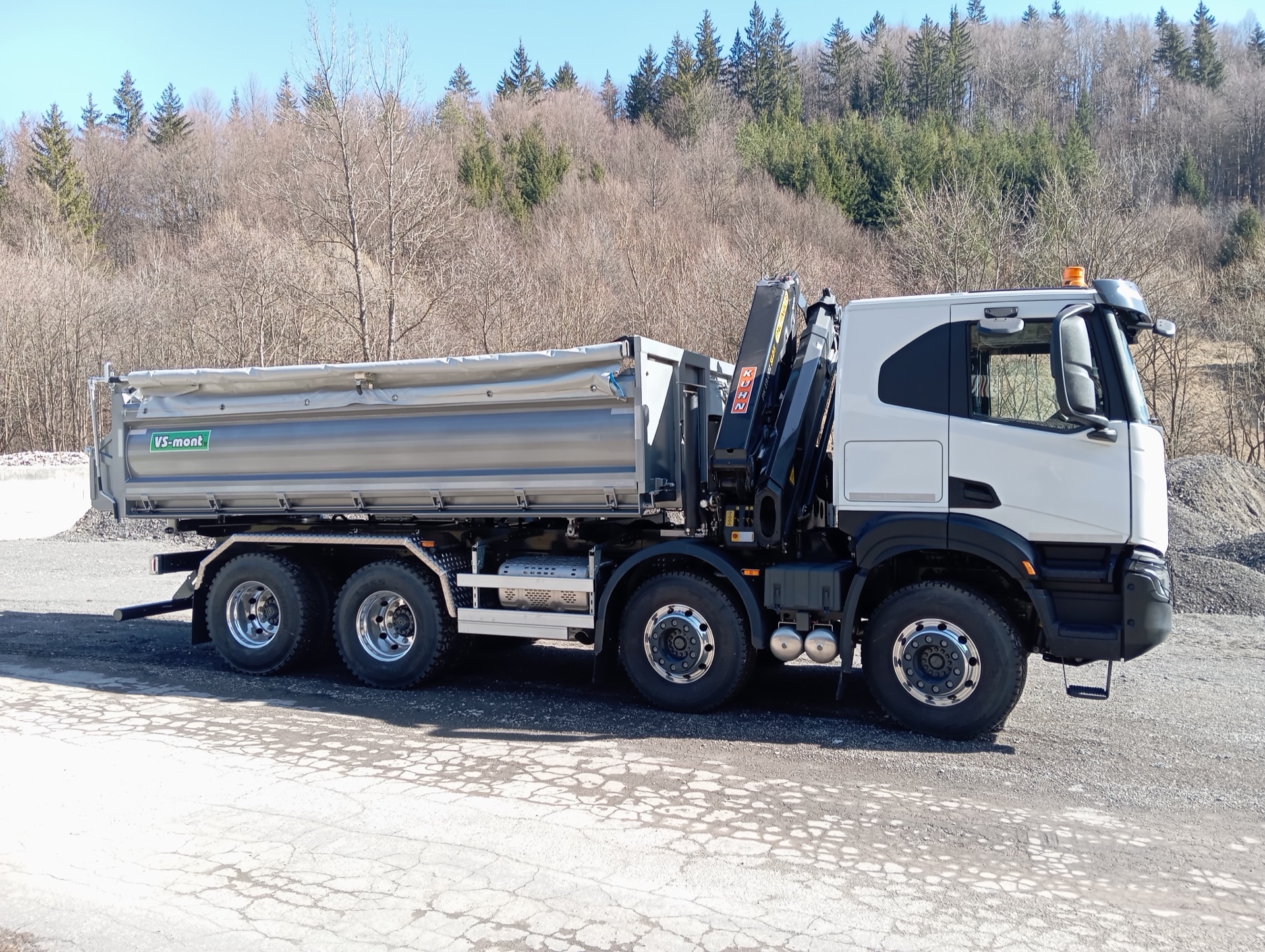

S3 4nápravová — droneS3 · 4 nápravy (drone)

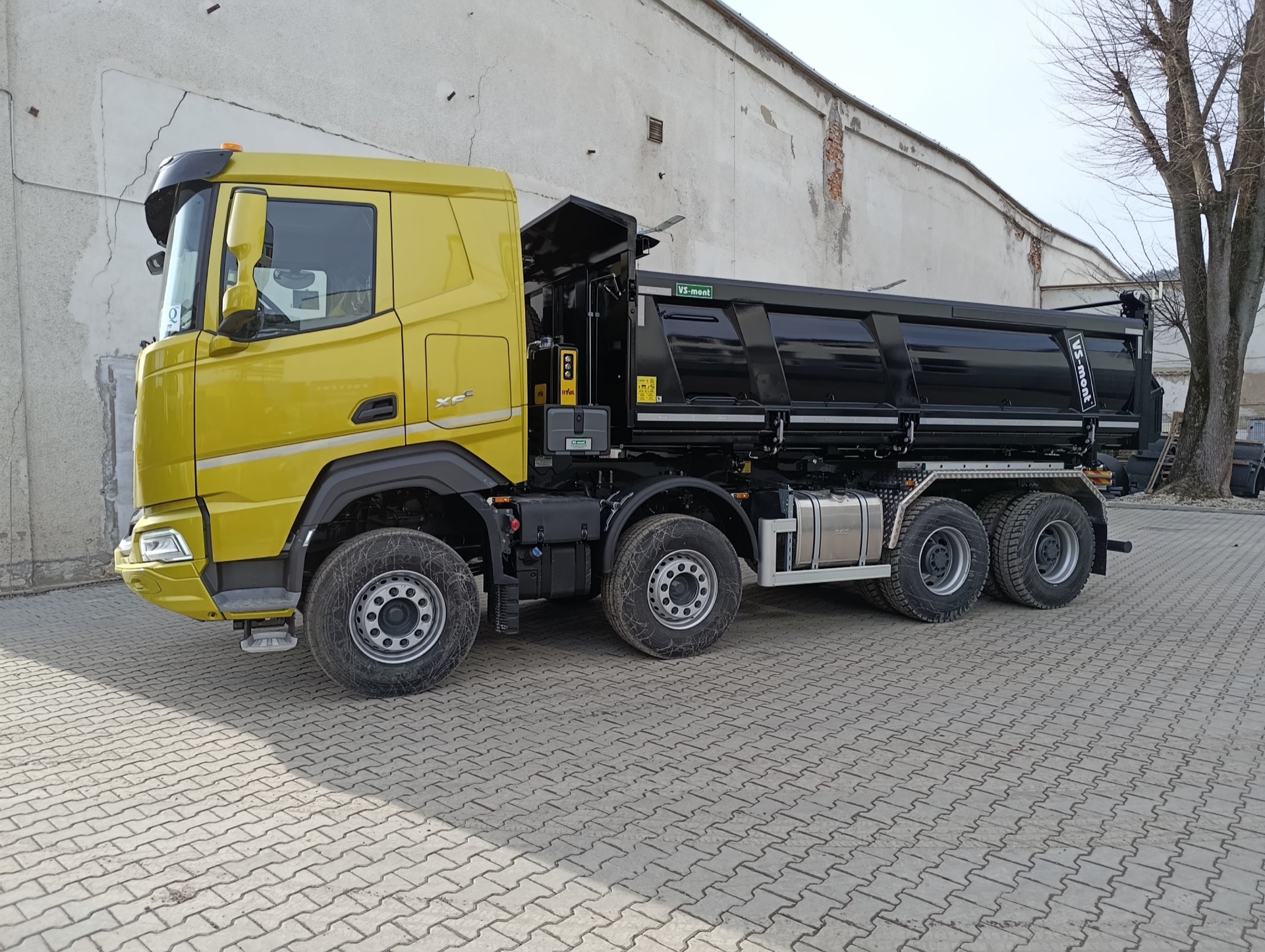

S3 4nápravováS3 · 4 nápravy
S3 4nápravováS3 · 4 nápravy

Příslušenství a doplňky

Volitelné prvky dostupné pro všechny varianty (2N, 3N, 4N)

Hydraulická bočniceHydraulická bočnice
Aretace odsypové lištyAretace odsypové lišty
Boční ochranné zábrany proti podjetíBoční ochranné zábrany proti podjetí
Držák klínůDržák klínů
Držák lopatyDržák lopaty
Dvoubarevné lakováníDvoubarevné lakování
CRAMARO elektrickéCRAMARO elektrické zaplachtování
Gumové dorazyGumové dorazy
Metalizace nástavbyMetalizace nástavby
Plastová skříňka na nářadíSkříňka na nářadí
Podpěra nástavbyPodpěra nástavby
Zadní blatníky hliníkovéZadní blatníky hliníkové
Zadní sklopný nárazníkSklopný nárazník (EHK58R-03)
Zaplachtování na stranuZaplachtování na stranu
Konfigurátor S3

Nakonfigurujte si svou nástavbu

Vyberte počet náprav, materiály, bočnice, zadní čelo a doplňky. Po dokončení odešlete poptávku — připravíme vám individuální nabídku.

Kategorie, typ a podvozek

Kategorie nástavby
Třístranné
Typ nástavby
S3 — standard

Počet náprav

Základní provedení a základní příslušenství

m³Rozsah modelu: 6 - 22 m³
Pomocný rám sklápěcí nástavby:
Konstruovaný individuálně podle pokynů výrobce podvozku
Hydraulický systém sklápěcí nástavby:
Kompletní hydraulika HYVA s ovládáním v kabině
Materiál v základním provedení:
  • Podlaha: HB450 — 4 mm
  • Bočnice: OCEL ST 52.3 – 3 mm
  • Přední čelo: OCEL ST 52.3 – 3 mm
  • Zadní čelo: OCEL ST 52.3 – 3 mm
Bočnice v základním provedení:
  • Pravá strana (ve směru jízdy): PENDEL/PALETA
  • Levá strana (ve směru jízdy): PENDEL/PALETA
Zadní čelo v základním provedení:
PENDEL

Základní příslušenství

  • Rezerva na předním čele (mechanická/výsuvná)
  • Plastová skříňka na nářadí
  • Zadní blatníky plastové celé + zástěrky
  • Boční hliníkové ochranné zábrany proti podjetí
  • Zapojení pozičního osvětlení
  • Držáky klínů + držák lopaty
  • Koncový vypínač sklápění + pojistné lano
  • Gumové dorazy — vyměnitelné + ochrana zadních světel
  • Dvouokruhový vývod pro přívěs
  • Reflexní označení nástavby podle EHK č.104
  • Podpěra nástavby + signalizace sklápění
  • Montáž nástavby v závodě VS-MONT + podklady pro zápis do TP

Použitý materiál na nástavbě výběr

Doporučujeme zvolit materiály uvedené v technických listech — jsou ověřené pro dané zatížení a nasazení.

Provedení bočnic výběr

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Pravá strana (ve směru jízdy)

Levá strana (ve směru jízdy)

Provedení zadního čela výběr

Odstín lakování nástavby vzorník

Rám a všechny ocelové díly jsou před lakováním tryskány ocelovým granulátem, lakovány základní antikorozní barvou a vrchním polyuretanovým lakem, jehož odstín závisí na výběru zákazníka.

Provedení zaplachtování výběr

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Barva plachty vzorník

Volitelné příslušenství nástavby

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Základní provedení a základní příslušenství

m³Rozsah modelu: 6 - 22 m³
Pomocný rám sklápěcí nástavby:
Konstruovaný individuálně podle pokynů výrobce podvozku
Hydraulický systém sklápěcí nástavby:
Kompletní hydraulika HYVA s ovládáním v kabině
Materiál v základním provedení:
  • Podlaha: HB450 — 5 mm
  • Bočnice: Strenx S700 MC – 4 mm
  • Přední čelo: Strenx S700 MC – 4 mm
  • Zadní čelo: Strenx S700 MC – 4 mm
Bočnice v základním provedení:
  • Pravá strana (ve směru jízdy): PENDEL/PALETA
  • Levá strana (ve směru jízdy): PENDEL/PALETA
Zadní čelo v základním provedení:
PENDEL

Základní příslušenství

  • Rezerva na předním čele (mechanická/výsuvná)
  • Plastová skříňka na nářadí
  • Zadní blatníky hliníkové s montáží na pomocný rám + zástěrky
  • Boční hliníkové ochranné zábrany proti podjetí
  • Zapojení pozičního osvětlení
  • Držáky klínů + držák lopaty
  • Koncový vypínač sklápění + pojistné lano
  • Gumové dorazy — vyměnitelné + ochrana zadních světel
  • Dvouokruhový vývod pro přívěs
  • Reflexní označení nástavby podle EHK č.104
  • Podpěra nástavby + signalizace sklápění
  • Zadní výsypná lišta — pevné provedení v rovině s podlahou (pro finišer)
  • Montáž nástavby v závodě VS-MONT + podklady pro zápis do TP

Použitý materiál na nástavbě výběr

Doporučujeme zvolit materiály uvedené v technických listech — jsou ověřené pro dané zatížení a nasazení.

Provedení bočnic výběr

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Pravá strana (ve směru jízdy)

Levá strana (ve směru jízdy)

Provedení zadního čela výběr

Odstín lakování nástavby vzorník

Rám a všechny ocelové díly jsou před lakováním tryskány ocelovým granulátem, lakovány základní antikorozní barvou a vrchním polyuretanovým lakem, jehož odstín závisí na výběru zákazníka.

Provedení zaplachtování výběr

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Barva plachty vzorník

Volitelné příslušenství nástavby

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Základní provedení a základní příslušenství

m³Rozsah modelu: 6 - 22 m³
Pomocný rám sklápěcí nástavby:
Konstruovaný individuálně podle pokynů výrobce podvozku
Hydraulický systém sklápěcí nástavby:
Kompletní hydraulika HYVA s ovládáním v kabině
Materiál v základním provedení:
  • Podlaha: HB450 — 6 mm
  • Bočnice: Strenx S700 MC – 4 mm
  • Přední čelo: Strenx S700 MC – 4 mm
  • Zadní čelo: Strenx S700 MC – 4 mm
Bočnice v základním provedení:
  • Pravá strana (ve směru jízdy): PENDEL/PALETA
  • Levá strana (ve směru jízdy): PENDEL/PALETA
Zadní čelo v základním provedení:
PENDEL

Základní příslušenství

  • Rezerva na předním čele (mechanická/výsuvná)
  • Plastová skříňka na nářadí
  • Zadní blatníky hliníkové s montáží na pomocný rám + zástěrky
  • Boční hliníkové ochranné zábrany proti podjetí
  • Zapojení pozičního osvětlení
  • Držáky klínů + držák lopaty
  • Koncový vypínač sklápění + pojistné lano
  • Gumové dorazy — vyměnitelné + ochrana zadních světel
  • Dvouokruhový vývod pro přívěs
  • Reflexní označení nástavby podle EHK č.104
  • Podpěra nástavby + signalizace sklápění
  • Zadní výsypná lišta — pevné provedení v rovině s podlahou (pro finišer)
  • Montáž nástavby v závodě VS-MONT + podklady pro zápis do TP

Použitý materiál na nástavbě výběr

Doporučujeme zvolit materiály uvedené v technických listech — jsou ověřené pro dané zatížení a nasazení.

Provedení bočnic výběr

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Pravá strana (ve směru jízdy)

Levá strana (ve směru jízdy)

Provedení zadního čela výběr

Odstín lakování nástavby vzorník

Rám a všechny ocelové díly jsou před lakováním tryskány ocelovým granulátem, lakovány základní antikorozní barvou a vrchním polyuretanovým lakem, jehož odstín závisí na výběru zákazníka.

Provedení zaplachtování výběr

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Barva plachty vzorník

Volitelné příslušenství nástavby

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Objednatel povinné

Poznámka

Přílohy nepovinné

Fotky podvozku, technický průkaz nebo výkres nám pomohou připravit přesnější nabídku. Fotky a PDF — Max. 10 souborů, každý do 5 MB.

Máte zájem o model S3?

Kontaktujte nás pro nezávaznou kalkulaci a technické poradenství
