S3T Třístranný termo sklápěč
S3T

Třístranný termo sklápěč

Třístranná termo nástavba pro přepravu asfaltových směsí. Tepelná izolace omezuje ochlazování nákladu během dopravy. Provedení pro 3- a 4nápravové podvozky.

Varianta

Vyberte počet náprav podvozku

Stránka se přizpůsobí — zobrazíme specifikace, fotografie a technické listy pro vybranou variantu.

S3T

Třístranný termo sklápěč

Třístranná termo nástavba pro přepravu asfaltových směsí. Tepelná izolace omezuje ochlazování nákladu během dopravy. Provedení pro 3- a 4nápravové podvozky.

Tepelná izolace
3-stranné sklápění
Pro různé značky podvozků

Popis produktu

Termo nástavba S3T je určena pro silniční stavby a přepravu asfaltových směsí z obalovny na místo pokládky. Izolovaná korba pomáhá zachovat teplotu nákladu během přepravy.

Nástavbu přizpůsobíme značce podvozku i způsobu nasazení. Otevírání bočnic, zaplachtování a příslušenství se volí podle provozních požadavků. Technické parametry a možnosti výbavy jsou uvedeny níže.

Technické parametry

Rozměry

Objem korby6 - 22 m³
Vnitřní délka3 500 - 6 000 mm
Vnitřní šířka2 200 - 2 400 mm
Výška bočnic500 - 1 200 mm

Konstrukce

Materiál podlahyStrenx S700 MC, HB450
Tloušťka podlahy 4 - 6 mm 5 - 6 mm
Materiál bočnicStrenx S700 MC 4 mm, HB450 4-6 mm
Tepelná izolaceNerez krytí podlahy, bočnic, předního a zadního čela (standard)
Typ sklápěníTřístranné (pravá / levá / zadní)

Hydraulika

Typ válceHYVA — kompletní hydraulika s ovládáním v kabině
Pomocný rámKonstruovaný individuálně podle pokynů výrobce podvozku
Úhel sklápění45° - 50°

Bočnice + zadní čelo

Pravá bočnicePENDEL/PALETA · PENDEL · hydraulická · pevná
Levá bočnicePENDEL · hydraulická
Zadní čelo PENDEL (závěsné na čepech)
Zaplachtování Bez · na stranu klikou · k přednímu čelu CRAMARO GALOPINO elektrické

Standardní výbava

Tepelná izolace nástavby (nerezové krytí všech stěn) — standard
Rezerva na předním čele (mechanická/výsuvná)
Plastová skříňka na nářadí
Zadní blatníky hliníkové s montáží na pomocný rám + zástěrky
Boční hliníkové ochranné zábrany proti podjetí
Zapojení pozičního osvětlení
Držáky klínů + držák lopaty
Koncový vypínač sklápění + pojistné lano
Gumové dorazy — vyměnitelné + ochrana zadních světel
Dvouokruhový vývod pro přívěs
Reflexní označení nástavby podle EHK č.104
Podpěra nástavby + signalizace sklápění
Zadní výsypná lišta — pevné provedení v rovině s podlahou (pro finišer)
Montáž nástavby v závodě VS-MONT + podklady pro zápis do TP

Výhody modelu S3T

Tepelná izolace

Izolace podlahy, bočnic a čel omezuje tepelné ztráty přepravovaného materiálu.

Pro finišer

Optimalizovaný design pro přepravu asfaltových směsí a obsluhu finišera. Volitelný sklopný nárazník a aretace odsypové lišty.

Konfigurace na míru

Bočnice v provedení PENDEL nebo hydraulicky ovládané a třístranné sklápění podle provozních požadavků.

Pro různé značky podvozků

Provedení pro 3- a 4nápravové podvozky. Pomocný rám se navrhuje individuálně podle pokynů výrobce podvozku.

Bohatá volitelná výbava

Hydraulický otočný nárazník, provedení pro finišer, dvouokruhový vývod pro přívěs, aretace řetízkem, kotevní oka a další.

Servis a podpora

Kompletní pozáruční servis, dostupnost originálních náhradních dílů a technické poradenství po celou dobu životnosti.

Kompatibilní podvozky

Nástavbu S3T přizpůsobíme podvozkům všech značek.

Soubory ke stažení

Společné dokumenty pro všechny varianty.

Ukázky provedení

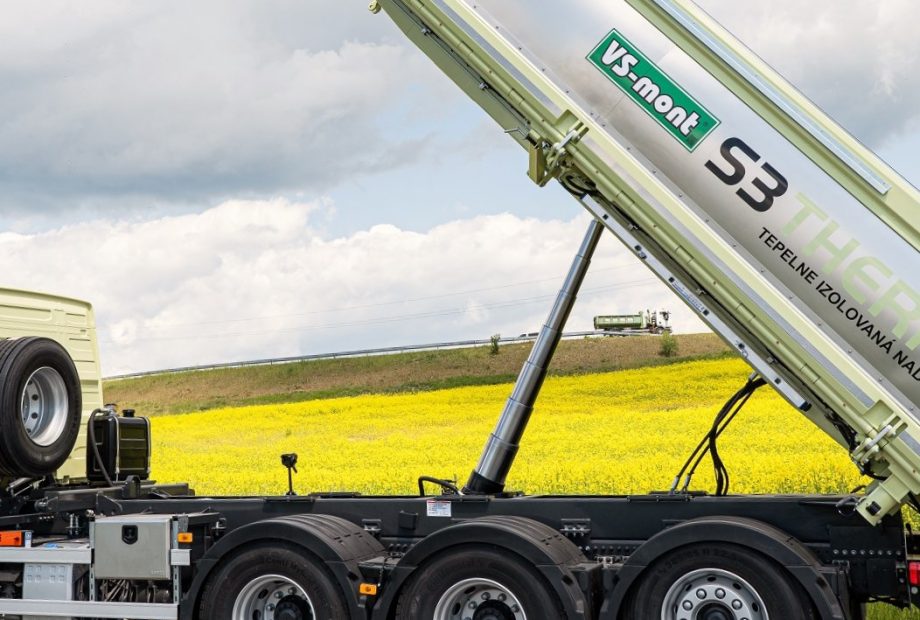

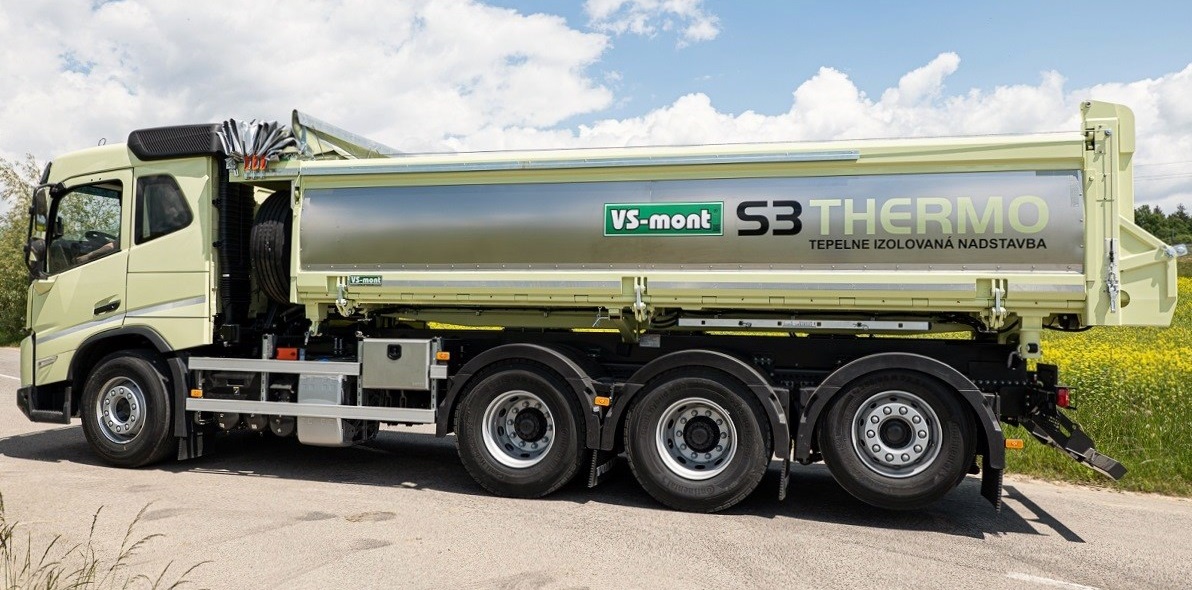

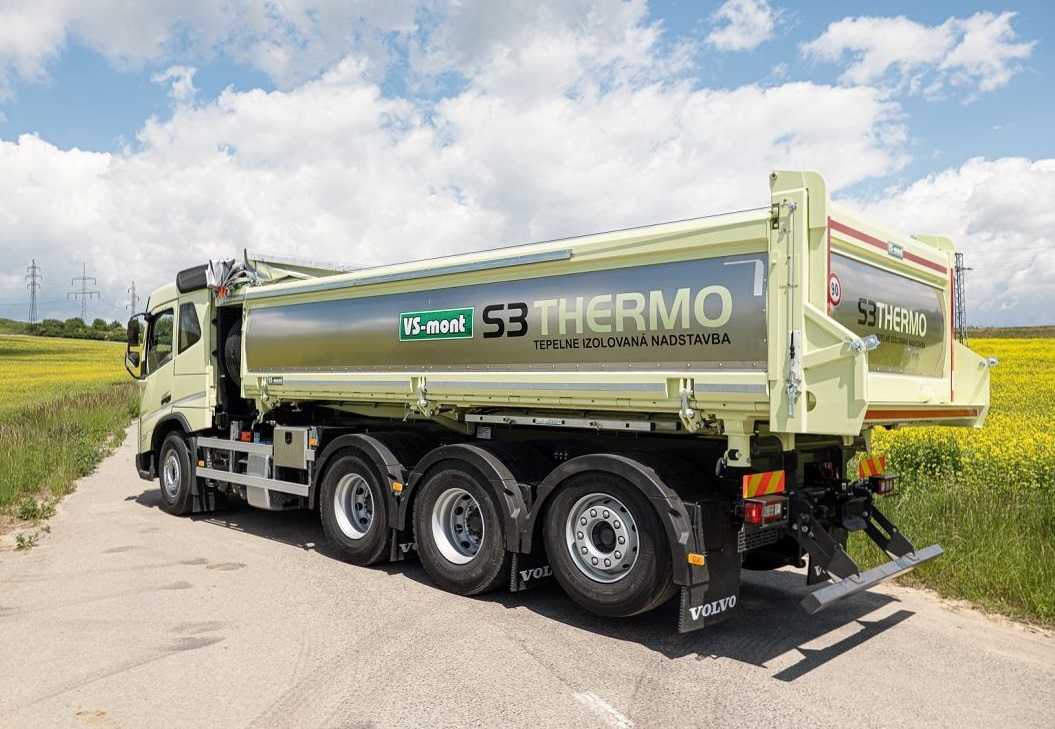

Ukázky tepelně izolované nástavby S3T na 4nápravovém podvozku

Ilustrační ukázka S3T · 4 nápravy. Provedení se přizpůsobuje zvolenému podvozku.Ilustrační ukázka S3T · 4 nápravy. Provedení se přizpůsobuje zvolenému podvozku.
Ilustrační ukázka S3T · 4 nápravy. Provedení se přizpůsobuje zvolenému podvozku.Ilustrační ukázka S3T · 4 nápravy. Provedení se přizpůsobuje zvolenému podvozku.
Ilustrační ukázka S3T · 4 nápravy. Provedení se přizpůsobuje zvolenému podvozku.Ilustrační ukázka S3T · 4 nápravy. Provedení se přizpůsobuje zvolenému podvozku.
Ilustrační ukázka S3T · 4 nápravy. Provedení se přizpůsobuje zvolenému podvozku.Ilustrační ukázka S3T · 4 nápravy. Provedení se přizpůsobuje zvolenému podvozku.
Ilustrační ukázka S3T · 4 nápravy. Provedení se přizpůsobuje zvolenému podvozku.Ilustrační ukázka S3T · 4 nápravy. Provedení se přizpůsobuje zvolenému podvozku.

Příslušenství a doplňky

Volitelné prvky dostupné pro varianty 3N a 4N

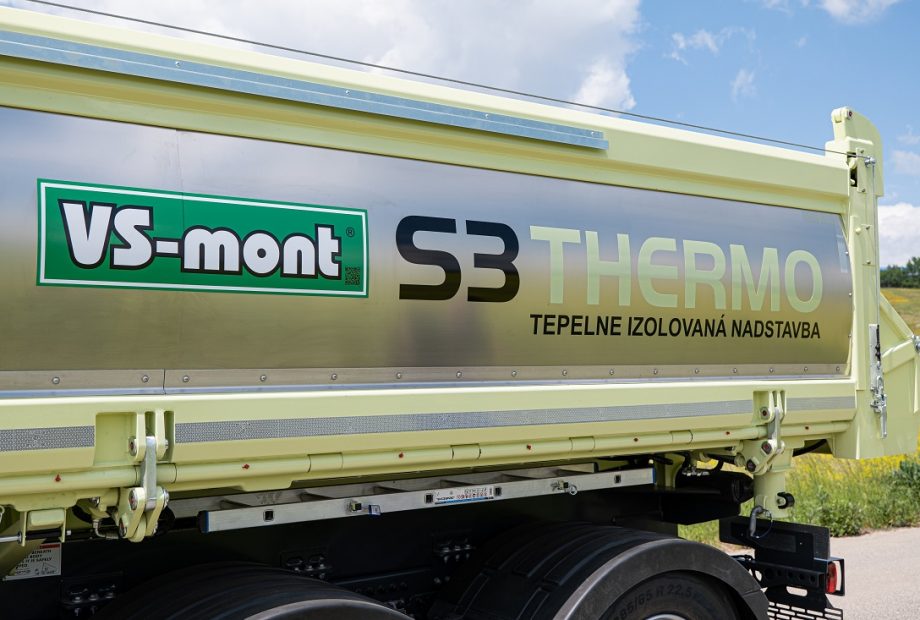

Izolované bočniceIzolované bočnice

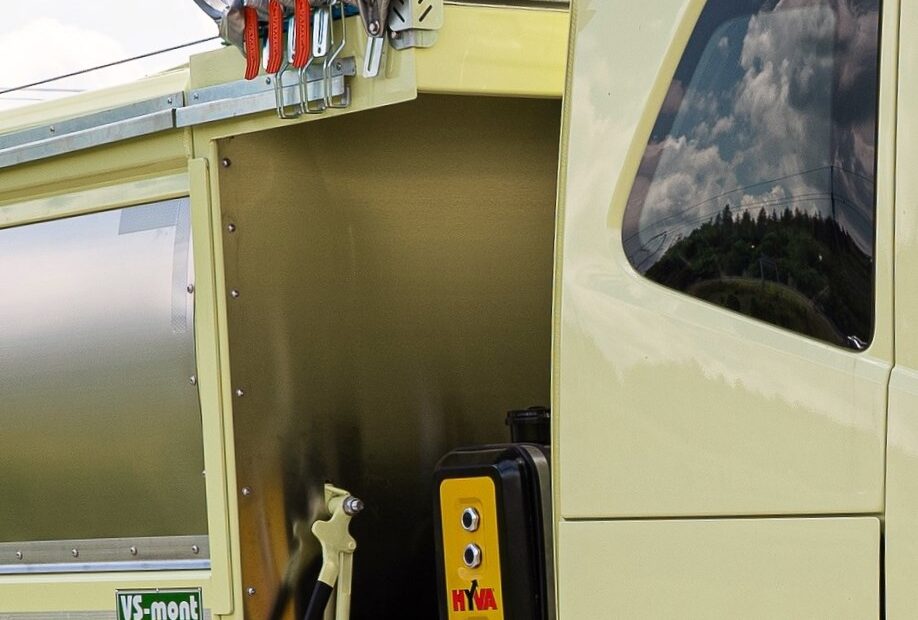

Izolované přední čeloIzolované přední čelo

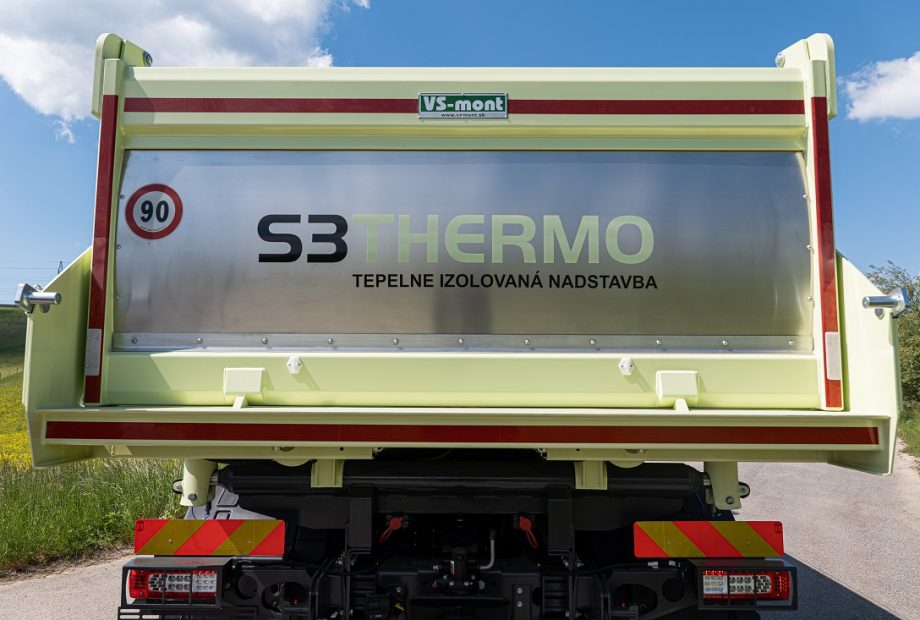

Izolované zadní čeloIzolované zadní čelo
Hydraulická bočniceHydraulická bočnice
Aretace odsypové lištyAretace odsypové lišty
Boční ochranné zábrany proti podjetíBoční ochranné zábrany proti podjetí
Držák klínůDržák klínů
Držák lopatyDržák lopaty
Dvoubarevné lakováníDvoubarevné lakování
CRAMARO elektrickéCRAMARO elektrické zaplachtování
Gumové dorazyGumové dorazy
Metalizace nástavbyMetalizace nástavby
Plastová skříňka na nářadíSkříňka na nářadí
Podpěra nástavbyPodpěra nástavby
Zadní blatníky hliníkovéZadní blatníky hliníkové
Zadní sklopný nárazníkSklopný nárazník (EHK58R-03)
Zaplachtování na stranuZaplachtování na stranu
Konfigurátor S3T

Nakonfigurujte si svou nástavbu

Vyberte počet náprav, materiály, bočnice, zadní čelo a doplňky. Po dokončení odešlete poptávku — připravíme vám individuální nabídku.

Kategorie, typ a podvozek

Kategorie nástavby
Třístranné
Typ nástavby
S3T — termo (tepelně izolovaná)

Počet náprav

Základní provedení a základní příslušenství

m³Rozsah modelu: 6 - 22 m³
Pomocný rám sklápěcí nástavby:
Konstruovaný individuálně podle pokynů výrobce podvozku
Hydraulický systém sklápěcí nástavby:
Kompletní hydraulika HYVA s ovládáním v kabině
Materiál v základním provedení:
  • Podlaha: HB450 — 4 mm
  • Bočnice: Strenx S700 MC – 4 mm
  • Přední čelo: Strenx S700 MC – 4 mm
  • Zadní čelo: Strenx S700 MC – 4 mm
Bočnice v základním provedení:
  • Pravá strana (ve směru jízdy): PENDEL
  • Levá strana (ve směru jízdy): PENDEL
Zadní čelo v základním provedení:
PENDEL

Základní příslušenství

  • Tepelná izolace nástavby (nerezové krytí všech stěn) — standard
  • Rezerva na předním čele (mechanická/výsuvná)
  • Plastová skříňka na nářadí
  • Zadní blatníky hliníkové s montáží na pomocný rám + zástěrky
  • Boční hliníkové ochranné zábrany proti podjetí
  • Zapojení pozičního osvětlení
  • Držáky klínů + držák lopaty
  • Koncový vypínač sklápění + pojistné lano
  • Gumové dorazy — vyměnitelné + ochrana zadních světel
  • Dvouokruhový vývod pro přívěs
  • Reflexní označení nástavby podle EHK č.104
  • Podpěra nástavby + signalizace sklápění
  • Zadní výsypná lišta — pevné provedení v rovině s podlahou (pro finišer)
  • Montáž nástavby v závodě VS-MONT + podklady pro zápis do TP

Tepelná izolace standard

Krytí:
Nerezové krytí podlahy, bočnic, předního a zadního čela

Použitý materiál na nástavbě výběr

Doporučujeme zvolit materiály uvedené v technických listech — jsou ověřené pro dané zatížení a nasazení.

Provedení bočnic výběr

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Pravá strana (ve směru jízdy)

Levá strana (ve směru jízdy)

Provedení zadního čela výběr

Odstín lakování nástavby vzorník

Rám a všechny ocelové díly jsou před lakováním tryskány ocelovým granulátem, lakovány základní antikorozní barvou a vrchním polyuretanovým lakem, jehož odstín závisí na výběru zákazníka.

Provedení zaplachtování výběr

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Barva plachty vzorník

Volitelné příslušenství nástavby

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Základní provedení a základní příslušenství

m³Rozsah modelu: 6 - 22 m³
Pomocný rám sklápěcí nástavby:
Konstruovaný individuálně podle pokynů výrobce podvozku
Hydraulický systém sklápěcí nástavby:
Kompletní hydraulika HYVA s ovládáním v kabině
Materiál v základním provedení:
  • Podlaha: HB450 — 5 mm
  • Bočnice: Strenx S700 MC – 4 mm
  • Přední čelo: Strenx S700 MC – 4 mm
  • Zadní čelo: Strenx S700 MC – 4 mm
Bočnice v základním provedení:
  • Pravá strana (ve směru jízdy): PENDEL
  • Levá strana (ve směru jízdy): PENDEL
Zadní čelo v základním provedení:
PENDEL

Základní příslušenství

  • Tepelná izolace nástavby (nerezové krytí všech stěn) — standard
  • Rezerva na předním čele (mechanická/výsuvná)
  • Plastová skříňka na nářadí
  • Zadní blatníky hliníkové s montáží na pomocný rám + zástěrky
  • Boční hliníkové ochranné zábrany proti podjetí
  • Zapojení pozičního osvětlení
  • Držáky klínů + držák lopaty
  • Koncový vypínač sklápění + pojistné lano
  • Gumové dorazy — vyměnitelné + ochrana zadních světel
  • Dvouokruhový vývod pro přívěs
  • Reflexní označení nástavby podle EHK č.104
  • Podpěra nástavby + signalizace sklápění
  • Zadní výsypná lišta — pevné provedení v rovině s podlahou (pro finišer)
  • Montáž nástavby v závodě VS-MONT + podklady pro zápis do TP

Tepelná izolace standard

Krytí:
Nerezové krytí podlahy, bočnic, předního a zadního čela

Použitý materiál na nástavbě výběr

Doporučujeme zvolit materiály uvedené v technických listech — jsou ověřené pro dané zatížení a nasazení.

Provedení bočnic výběr

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Pravá strana (ve směru jízdy)

Levá strana (ve směru jízdy)

Provedení zadního čela výběr

Odstín lakování nástavby vzorník

Rám a všechny ocelové díly jsou před lakováním tryskány ocelovým granulátem, lakovány základní antikorozní barvou a vrchním polyuretanovým lakem, jehož odstín závisí na výběru zákazníka.

Provedení zaplachtování výběr

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Barva plachty vzorník

Volitelné příslušenství nástavby

Kliknutím na možnost s fotkou zobrazíte ukázku provedení.

Objednatel povinné

Poznámka

Přílohy nepovinné

Fotky podvozku, technický průkaz nebo výkres nám pomohou připravit přesnější nabídku. Fotky a PDF — Max. 10 souborů, každý do 5 MB.
